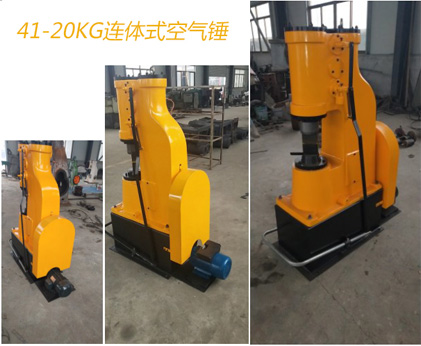

出口型含底座C41-20KG連體式空氣錘

出口連體式空氣錘C41-20KG主要由機架、傳動機構、壓縮缸和工作缸、壓縮活塞、落下部分、配氣機構和砧座等部分組成。根據C41空氣錘結構以及配件可以看出其工作原理，即電動機通過減速機構和曲柄，連桿帶動壓縮氣缸的壓縮活塞上下運動，產生壓縮空氣。當壓縮缸的上下氣道與大氣相通時，壓縮空氣不進入工作缸，電機空轉，錘頭不工作，通過手柄或腳踏桿操縱上下旋閥，使壓縮空氣進入工作氣缸的上部或下部，推動工作活塞上下運動，從而帶動錘頭及上砥鐵的上升或下降，完成各種打擊動作。旋閥與兩個氣缸之間有四種連通方式，可以產生提錘、連打、下壓、空轉四種動作。進而利用空氣錘的這些動作進行機器作業、生產。

該空氣錘屬于打鐵空氣錘為自由鍛造設備的一種，有兩個汽缸，壓縮缸將空氣壓縮， 本錘以電動機帶動，通過分配閥送入工作汽缸，推動活塞連同錘頭作上下運動起錘擊作用.操作靈活， 該機種適用于各種自由鍛造， 如延伸、鐓粗、沖孔、剪切、 鍛焊、扭轉、彎曲等，使用開式墊模可以進行各種模鍛廣泛應用于五金工具、醫療器械、金銀加工、制造業、農機具及銅管廠等行業， 是一種經濟實用型機床，機床使用方便，容易操作，暢銷國內外。  那么此類空氣錘都有哪些安裝標準呢？

1、開箱安裝前，需洗凈原防銹油并涂以薄層潤滑油，如某些零件已很臟則應拆下清洗。

當交貨時間距安裝時間超過半年時，則必須全面檢查主要零件。

2、安裝前必須對地基進行檢查，是否符合圖紙要求。

3、砧座中心應當于工作缸中心線相垂直，上下砧塊的平面應吻合。安裝水平線參照附件規定調好，然后沿砧座底部及四側打入木鍥固定之并澆以瀝青灌溉縫隙，防止氧化皮掉入。

4、安裝前特別注意下砧工作面至錘體導承下面平面之間的距離，同時應注意錘桿上的刻線不得超過錘桿導承下端面10毫米，否則會將錘桿導程打壞。
