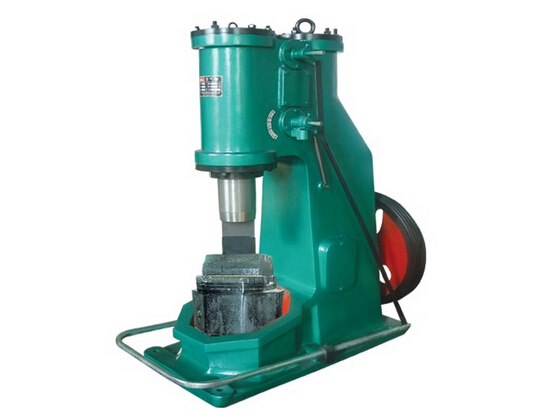

C41-20公斤分體式空氣錘：
     C41空氣錘它是自由鍛造機器的一種，有兩個汽缸，壓縮汽缸將空氣壓縮，通過分配閥送入工作汽缸，推動活塞連同錘頭作上下運動起錘擊作用，操作靈活，廣泛用于中小型鍛件的生產。C41-20公斤分體式空氣錘主要由機架、傳動機構、壓縮缸和工作缸、壓縮活塞、落下部分、配氣機構和砧座等部分組成。C41-20公斤分體式空氣錘比連體式空氣錘其穩定性更好，故障率低，分體式空氣錘一直受廣大客戶好評，銷售額一直特別好。

C41-20公斤分體式空氣錘特點：
⒈以壓縮空氣為動力，滿足安全生產的需要敲擊力度與打擊頻率可通過調節氣壓控制
⒉機身材質為鑄鐵，大噸位空氣錘砧座材質為鑄鋼
⒊C41空氣錘機構簡單、不易損壞

C41-20公斤分體式空氣錘工作原理：
    打鐵空氣錘電動機通過減速機構和曲柄，連桿帶動壓縮氣缸的壓縮活塞上下運動，產生壓縮空氣。當壓縮缸的上下氣道與大氣相通時，壓縮空氣不進入工作缸，電機空轉，錘頭不工作，通過手柄或腳踏桿操縱上下旋閥，使壓縮空氣進入工作氣缸的上部或下部，推動工作活塞上下運動，從而帶動錘頭及上砥鐵的上升或下降，完成各種打擊動作。旋閥與兩個氣缸之間有四種連通方式，可以產生提錘、連打、下壓、空轉四種動作。

C41-20公斤分體式空氣錘參數：

型 號	C41-20公斤分體式空氣錘
落下部分質量（公斤）	20
打擊能量	0.22
打擊次數（Min-1）	255
工作區間高度	180
可鍛毛坯方長(mm×mm)	30*30
可鍛毛坯 圓(mm×mm)	Φ35
電機功率	單相2.2/220三相2.2/380
砧座重量	200
電機轉速(r.p.m)	1440
整機重量	500
機器外型尺寸	670×369×1050

C41打鐵空氣錘安裝：
1.開箱安裝前，需洗凈原防銹油并涂以薄層潤滑油，如某些零件已很臟則應拆下清洗。當交貨時間距安裝時間超過半年時，則必須全面檢查主要零件。
2.安裝前必須對C41空氣錘地基進行檢查，是否符合圖紙要求。
3.C41打鐵空氣錘砧座中心應當于工作缸中心線相垂直，上下砧塊的平面應吻合。安裝水平線參照附件規定調好，然后沿砧座底部及四側打入木鍥固定之并澆以瀝青灌溉縫隙，防止氧化皮掉入。

安裝技術要求：
C41空氣錘與其他鍛錘一樣，工作時動力作用的時間是往復式機器的動荷載，動力作用的形式是瞬態脈沖動荷載（沖擊荷載），屬于沖擊和震動較大的鍛壓設備。C41空氣錘與模鍛錘、摩擦壓力機等在結構上又有所不同，空氣錘的錘身和砧座是分體結構，模鍛錘的砧座、摩擦壓力機的工作臺與機身是整體結構。這些特點對其設備基礎設計施工、設備的制作安裝都有較高的要求。尤其是砧座、墊層的選材和安裝如果不當，勢必影響設備整體精度，同時對打擊能量的損耗、設備工作的穩定乃至鍛錘的使用壽命造成一定的影響。
復檢基礎、確定基礎線、對照基礎圖設計和設備基礎圖對基礎的幾何尺寸、進行校對。
1、對照基礎設計圖和設備基礎圖對基礎的幾何尺寸、標高和質量要求等進行復檢。確定設備定位基準的點、劃定安裝基準線。
2、 確定設備定位基準的點、面、線，劃定安裝基準線。
以砧座凹坑底平面為基準，找出設備安裝的坐標位臵（縱橫軸線）；測量砧座凹坑底平面（H1850mm）和錘身底座基礎面（H470mm）兩平面的水1平度、兩平面相對高度（1380mm）及平行度。
砧座凹坑底平面和-470 尺寸底面（錘身底座基礎面）的水平度允許 偏差不大于 1‰，（砧座墊層采用橡膠墊時 ，不應大于1‰）兩平面 的平行度允許偏差不大于1‰，以保證砧座底面和錘身底座與基礎均勻接 觸。面和錘身一次抹平，嚴禁做找平層，如達不到要求，應鏟平或磨平。對砧座墊層（木墊）
3、 對砧座墊層（木墊）的質量和幾何尺寸進行復檢
（a）木墊的外觀檢查：應無腐朽、夾皮、紅斑、雙心等缺陷并經過防腐處理；應無直徑大于 50mm 的活結，當活結直徑為20～50mm、死結直徑小于20mm 時，墊木4個側面不應大于2個；墊木的側面允許有裂紋，但寬度不宜超過2mm，上、下面的裂紋寬度不宜超過5㎜，且裂縫長度不應大于木方總長的1/3。
 (b)幾何尺寸檢查
 長寬：不大于 2500×1240
 厚度：為保證安裝時上層木墊的標高比設計標高提高30mm，底層木墊厚度可按照 150mm 加工；上層木墊的厚度要根據砧座安裝標高確定，即在砧座凹坑底平面和-470尺寸底面上下兩個基礎面相對高度為1380mm時，厚度為 180mm，相對高度大于或小于 1380mm 時，根據實測數據增減木 墊排的厚度。
精度：木墊在放入基坑前一定要經過重物預壓，預壓后精加工，單個木墊上下平面的平面度不應大于 0.5‰、平行度不應大于 1‰。

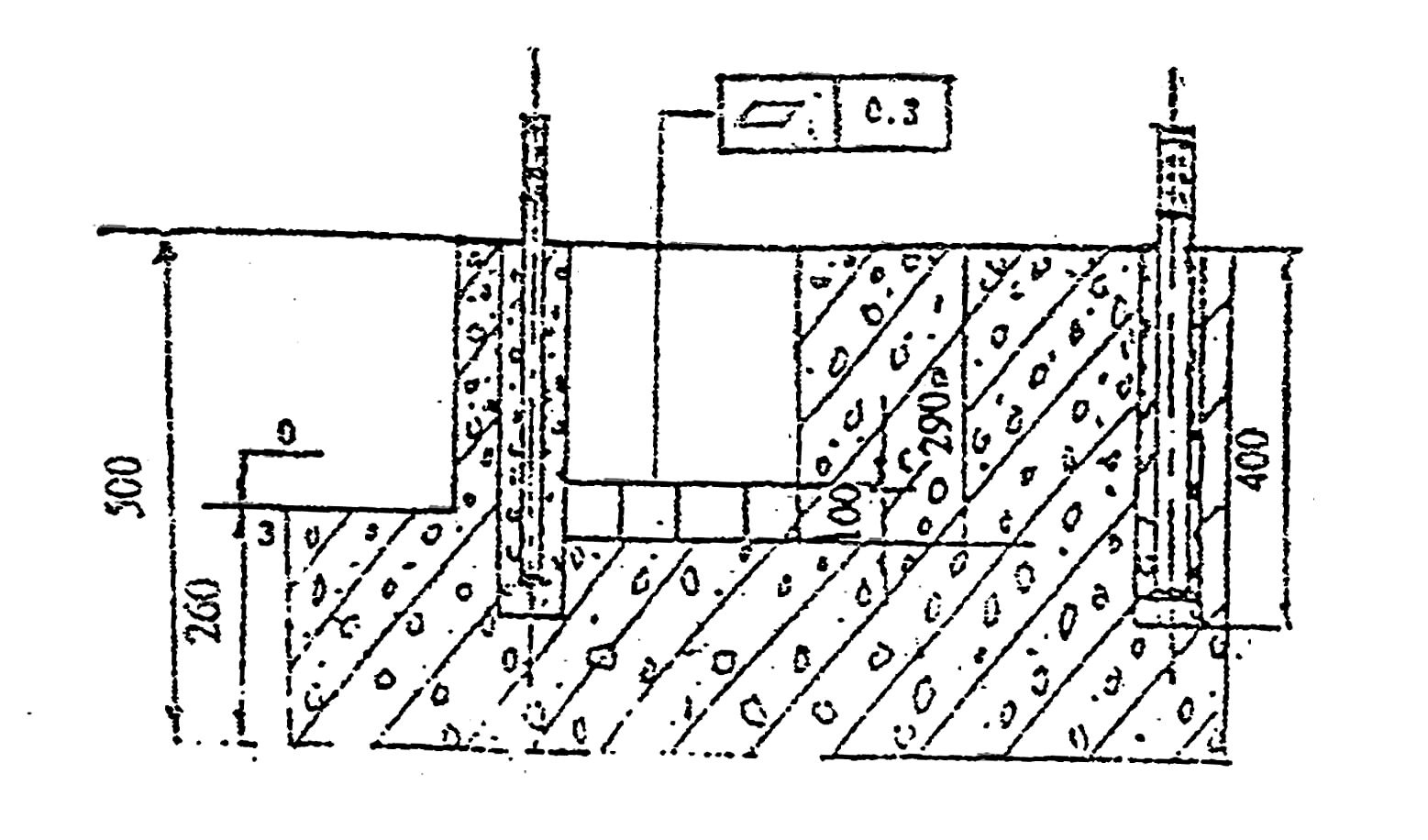

C41空氣錘地基圖：

  C41空氣錘的保養使用注意事項：
1.C41打鐵空氣錘操作人員應明了空氣錘的結構和性能，作到合理使用，防止事故。
2.注意空氣錘的工作期限，并作定期的檢修，零件如有損壞，應及時拆換，不可讓更多的零件破壞。
3.在工作過程中，如發雜音，立即停車檢查修理。
4.經常注意油杯存油情況，并注意潤滑油是否合乎規格，如燃點渣滓及濃度。
5.經常注意各部分的潤滑問題。
6.砧體砧面與錘體導承之距離，及下砧面與地面之距離應切實保持規定的距離，并隨時檢查其距離是否有新改變，以免將機器打壞。
7.緩沖機構內球形敗凡耳是否完整，應作定期檢查，以免錘體將工作缸上蓋碰損。
8.冬季應將油杯加以包裹，以免冷凍，使?jié)櫥茏琛?br /> 9.開車前應檢查操縱杠桿在操縱上的靈活性。
10.各補氣通路應在定期檢修中加以疏通，應使氣錘能發揮其正常的效力。
11.電動機應經常保持清潔，一年拆開擦洗一次，但擦洗時注意在線圈上不要用煤油或氣油，以免絕緣層脫落。
12.不允許鍛打冷的或不夠熱的金屬。
13.錘在上方時間，不可超過一分鐘，以免錘體發熱，浪費能力，影響機器正常運轉及壽命長度。
14.鍛工應具有豐富經驗，方可操縱氣錘，特別在作單下打擊時，在操作技術上更需熟練。
15.在停止使用打鐵空氣錘時，應切斷電源。

操作C41打鐵空氣錘時要注意事項：

1.一般打鐵空氣錘是平面或是長方形開頭，在鍛打時很不容易把產品一次性打造成功（除了很直觀的產品以外），很多鍛打產品即是做成了也沒有效益。因為浪費太多時間和能量。而我公司空氣錘在工作時?？諝忮N具有馬上平、馬上開、馬上宰迅速改變錘面打擊，對提高生產效益有獨特的不同。
2. 空氣錘是氣體鉆井中的一個重要井下工具，它利用壓縮空氣作為能量載體，驅動配套鉆頭沖擊破巖石。在氣體鉆井中應用空氣錘鉆進，主要有顯著提高機械鉆速、有利于控制井斜、延長鉆頭使用壽命等優點，在許多方面優于常規牙輪鉆頭氣體鉆井技術。
3.由于空氣錘的結構和技術特點，在使用時有以下局限性和風險：井下情況復雜、產層和氣層、地層大量出水和不穩定地層應盡量避免使用；空氣錘及配套鉆頭在設計、制造上存在缺陷和使用不當時,易造成鉆頭斷裂、錘接頭脫扣和卡鉆等井下事故不易處理。

酷熱夏天是C41打鐵空氣錘故障發生比較頻繁的時期，高溫總會增加打鐵空氣錘的工作負擔并可能造成機器故障。如何減少維修率，延長打鐵空氣錘使用壽命、更好度過酷暑工期，輕松應對每天工作，我們認為要做到以下幾點。
    一、要從根本上解決問題，工廠應該安裝空調或其他設備來降低機床溫度，并保持較小的溫度波動，尤其是對于打鐵空氣錘鍛造設備來說，這是基本的要求。否則就容易因溫度過高出現故障，增加維修成本。
當然，對于打鐵空氣錘設備，不少工廠是做不到恒溫環境的，但是工廠也要盡可能的做好降溫工作。如果溫度過高，不會造成設備損壞，但是一定會影響加工工件的精度。
    二、炎熱夏季，可能會造成機油揮發，空氣錘操作師傅要做好空氣錘的機油檢查工作，及時注油、換油，并保持油路暢通；經常檢查安全防護裝置是否完備可靠，保證設備安全運行。通過設備維護保養，達到“整齊、清潔、安全、潤滑”
    三、日常維護常放心頭
    在C41空氣錘日常維護保養中，打鐵空氣錘使用廠家需做到“嚴”字當頭，正確、合理使用，精心地維護保養，，切實加強使用前、使用過程中和使用后的檢查，及時地、認真地、高質量地消除隱患，排除故障。并要做好使用運行情況記錄，保證原始資料、憑證的正確性和完整性。
    總之，夏季高溫期已經到來，希望空氣錘使用廠家認真對待，只有做好以上幾點，才有可能降低或避免小型空氣錘發生故障，才能減少維修費用，讓你們的夏天不會因此而煩惱，夏天已過半，秋天還會遠嗎？

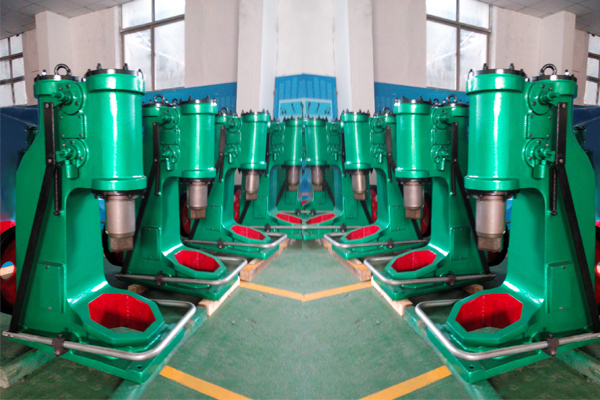

空氣錘生產廠家車間實拍圖：
